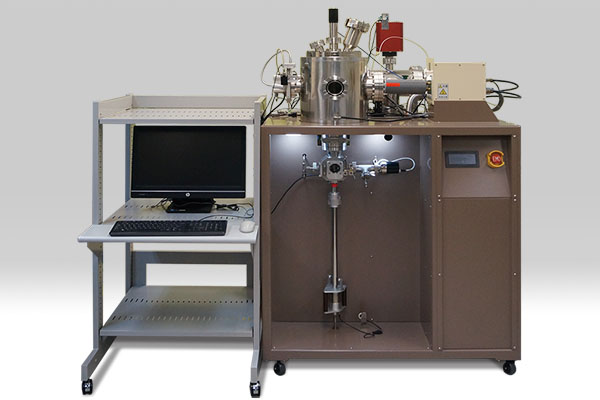

高頻加熱式升溫脫附分析儀ESCO-TDS1700 IH
高頻加熱式升溫脫附分析儀ESCO-TDS1700 IH特點
高頻加熱型升溫脫附分析儀 ESCO-TDS1700 IH 是一款分析儀器，可在超真空環境（10-7Pa 以下）中，利用電磁感應加熱對樣品進行程式化升溫，並透過四極桿質譜儀（QMS）即時觀測脫附分子。
由於處於超高真空環境，可抑制次要反應※1的影響，在理想狀態下實現對脫附成分的高靈敏度觀測。
能有效加熱鋼鐵等金屬材料，並可進行超過1700℃的測量。
亦可對鋼中擴散性氫進行低溫TDS測量，此為鋼鐵材料氫脆（延遲斷裂）的關鍵因子。
裝置本體由PLC（可程式邏輯控制器）自動控制，並採用觸控面板作為操作介面。
※1＝指測量過程中，受熱試樣與大氣成分間發生的反應，或是試樣逸出成分與大氣成分間發生的反應。
【參考文獻】
●北原學等人。在腐蝕環境下施加應力之高強度鋼板的腐蝕速率與擴散性氫氣之評估。Zairyo-to-Kankyo, 2018, 67.4: 172-178.
●HANADA, Chihiro, et al. Suppression of bubble formation in levitated molten samples of Ti6Al4V with TiC for Hetero-3D at the
International Space Station (ISS). International Journal of Microgravity Science and Application, 2023, 40.3: 400301.
配備路鎖艙配備負壓鎖定室
負壓鎖定室對於提升測量效率（高吞吐量）及提高靈敏度而言不可或缺。本公司的負壓鎖定室與樣品輸送機構，能夠迅速將樣品導入超高真空的分析室中。
若無裝載鎖定室，每次更換樣品時都必須將分析室開放至大氣環境。一旦開放至大氣環境，分析室內便會吸附大量大氣成分（尤其是水分），需耗費長時間才能充分排氣。
冷阱（選配）鋼中擴散性氫的低溫TDS測量
由於能夠測量已冷卻的鋼材試樣，因此可精確定量氫擴散係數較大的BCC鋼中的擴散性氫，且不會造成氫氣逸散。
冷卻後的鋼材試樣表面會附著霜層，而霜層的脫離會影響氫氣訊號，成為擴散性氫氣量誤差的來源（導致不確定度增大）。ESCO-TDS1700 IH 的冷阱（選配）可透過捕集霜層，將霜層的影響降至最低，從而獲得失真較小的擴散性氫氣脫離光譜。
脫附氣體的定量
透過資料處理程式可進行脫附氣體的定量。為進行脫附氣體的定量，必須定期校正質譜儀的靈敏度。
使用標準洩漏源進行靈敏度校正時，必須準備與氣體種類相同數量的高價標準洩漏源，且校正作業耗時較長。此外，若使用有毒氣體的標準洩漏源，安全衛生管理要求亦會更加嚴格。
現行定量程式相較於標準洩漏源校正法，能更迅速、簡便且安全地進行脫附氣體的定量分析。只需定期測量本公司製造的、可追溯至NIST的氫氣標準樣品，即可獲得高精度的結果。本公司開發的靈敏度校正法，亦能對氫氣以外的氣體進行靈敏度校正，且經確認，其定量結果與基於日本產業技術綜合研究所（AIST）國家標準、並使用標準洩漏管進行校正的結果高度吻合。
【參考文獻】
●平下紀夫; 浦野真理; 吉田肇. 分析領域中的氣體釋放測量. Journal of the Vacuum Society of Japan, 2014, 57.6: 214-218.
技術解說／升溫脫離法
此為關於升溫脫離法分析中所使用的脫離模型及活化能計算方法的參考資料。
※PDF 檔案將開啟。
技術解說／定量分析（升溫脫離分析儀中的定量）
本資料係依據平下與內山在《分析化學》期刊上的報告「N.Hirashita and T.Uchiyama, BUNSEKI KAGAKU, 43 , 757 (1994)」所撰寫。
可透過升溫脫離分析儀測得的升溫脫離光譜，對脫離氣體進行定量分析。
當測量室的排氣速率遠大於因脫離氣體所引起的測量室壓力變化時，脫離氣體的分壓變化將與單位時間內的脫離量（脫離速率）成正比。
由於質譜儀中的離子電流與分壓成正比，因此離子電流與脫離速率亦呈正比，可透過積分離子電流所得的面積強度來計算總脫離量。
若預先使用注入已知量H+的Si樣品來求得面積強度與脫離量的比例係數，即可針對各類樣品，根據m/z2的面積強度來測定氫的脫離量。
此外，針對氫以外的分子，可根據氫與目標分子的離子化難易度、碎裂因子、透過率等參數，計算出目標分子的比例係數。利用此比例係數，亦可對氫以外的分子進行定量分析。
高頻加熱式升溫脫附分析儀 IH-TDS1700［選配］
液体窒素自動供給装置
放射温度計進階選項
便捷的液態氮自動供應裝置與輻射溫度計的專用選配配件。
耗材

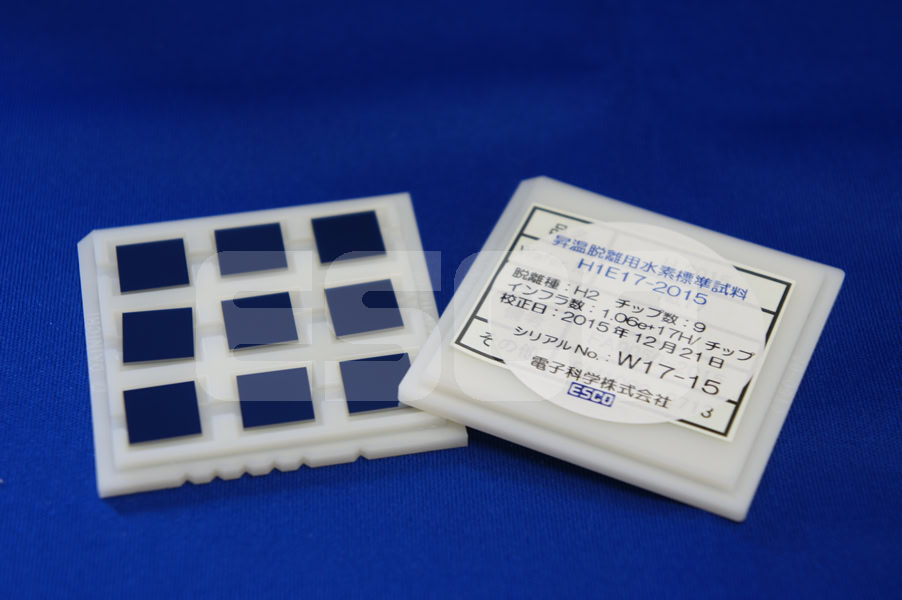

| 標準樣品 | ⇒水素離子注入 標準樣品 |
||||
|---|---|---|---|---|---|

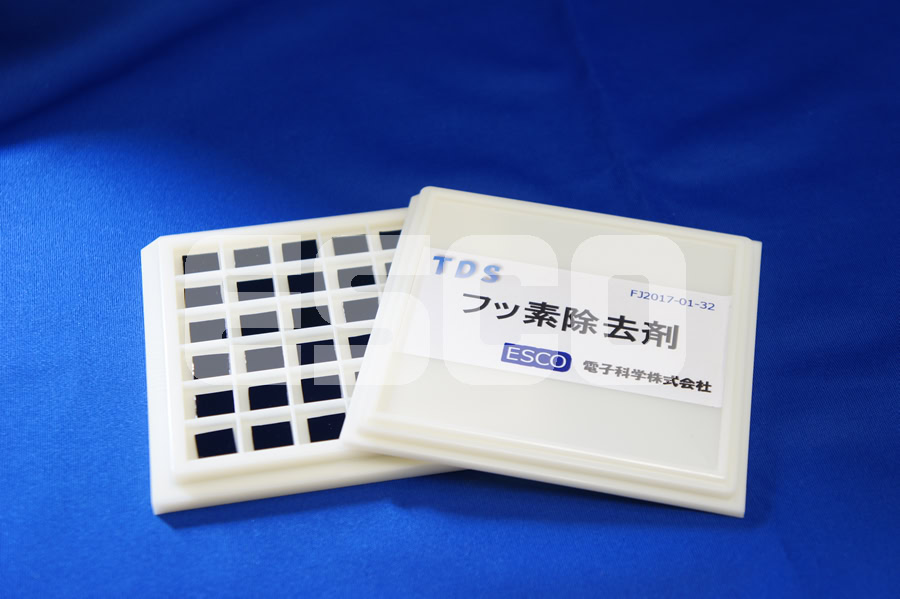

| F去除劑 | ⇒F去除劑 | ||||

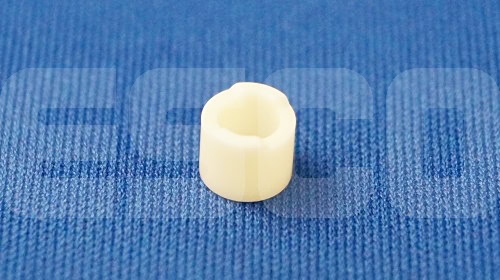

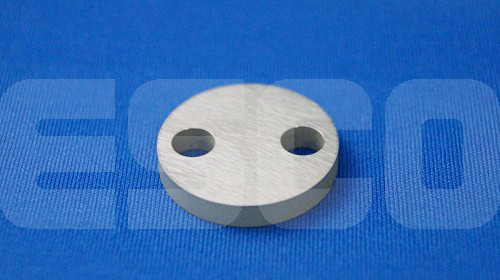

| 加熱商品 | ⇒氧化鋁坩堝 | ⇒鎢 支架 |

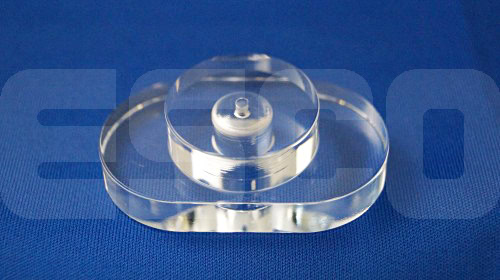

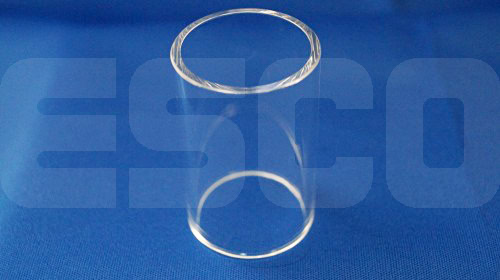

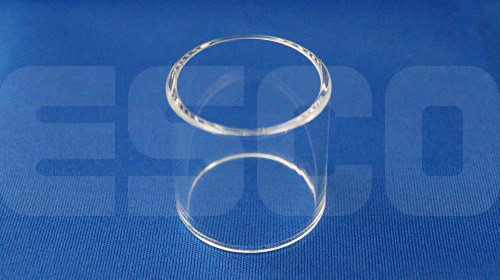

⇒支架底座 | ⇒石英管 A（中） | ⇒石英管A（長） |
