為驗證裝置原理，我們執行了PMMA（聚甲基丙烯酸甲酯、壓克力）的光脫離實驗。此處需確認的是：樣品吸收光線後，不同波長會導致不同成分脫離。

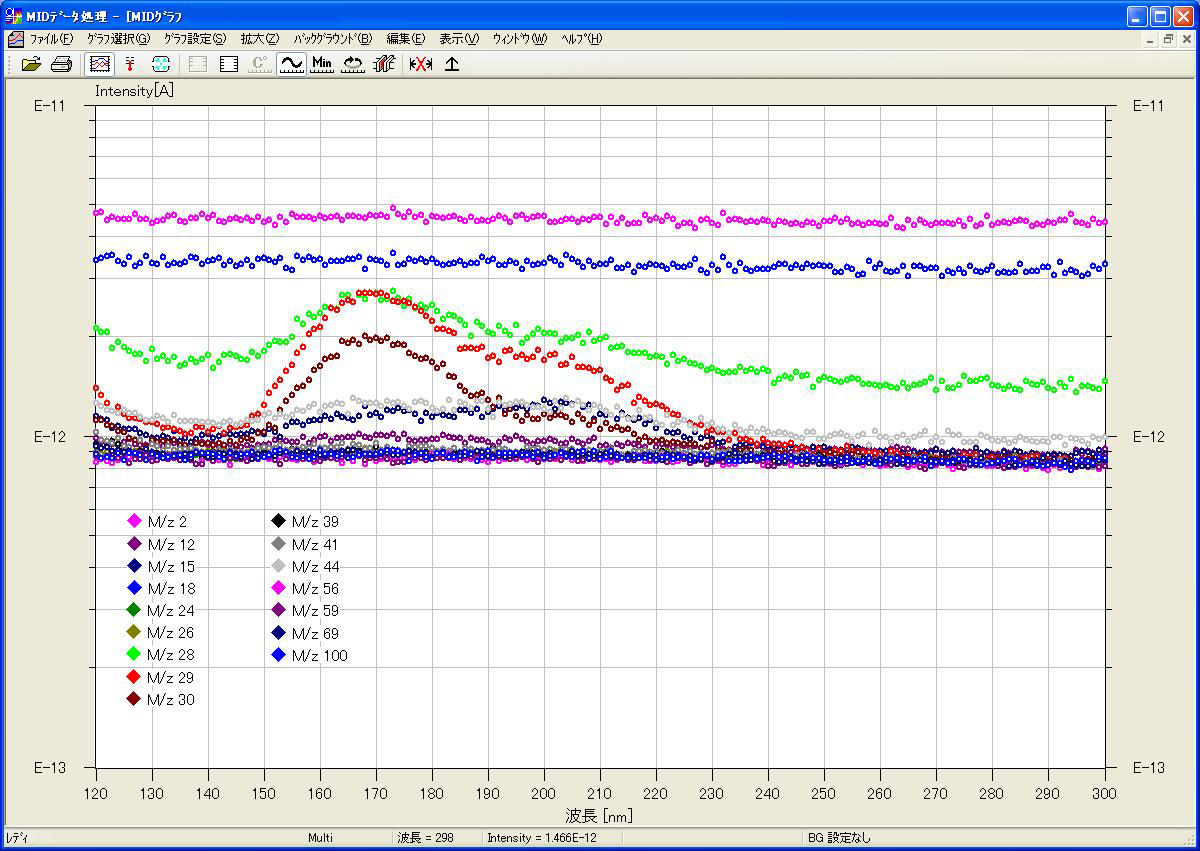

圖1呈現PMMA薄膜於室溫下的光脫離數據。
可觀察到甲基與乙基分別於170nm及210nm波長處發生脫離現象。


　圖1 PMMA薄膜室溫光脫離數據

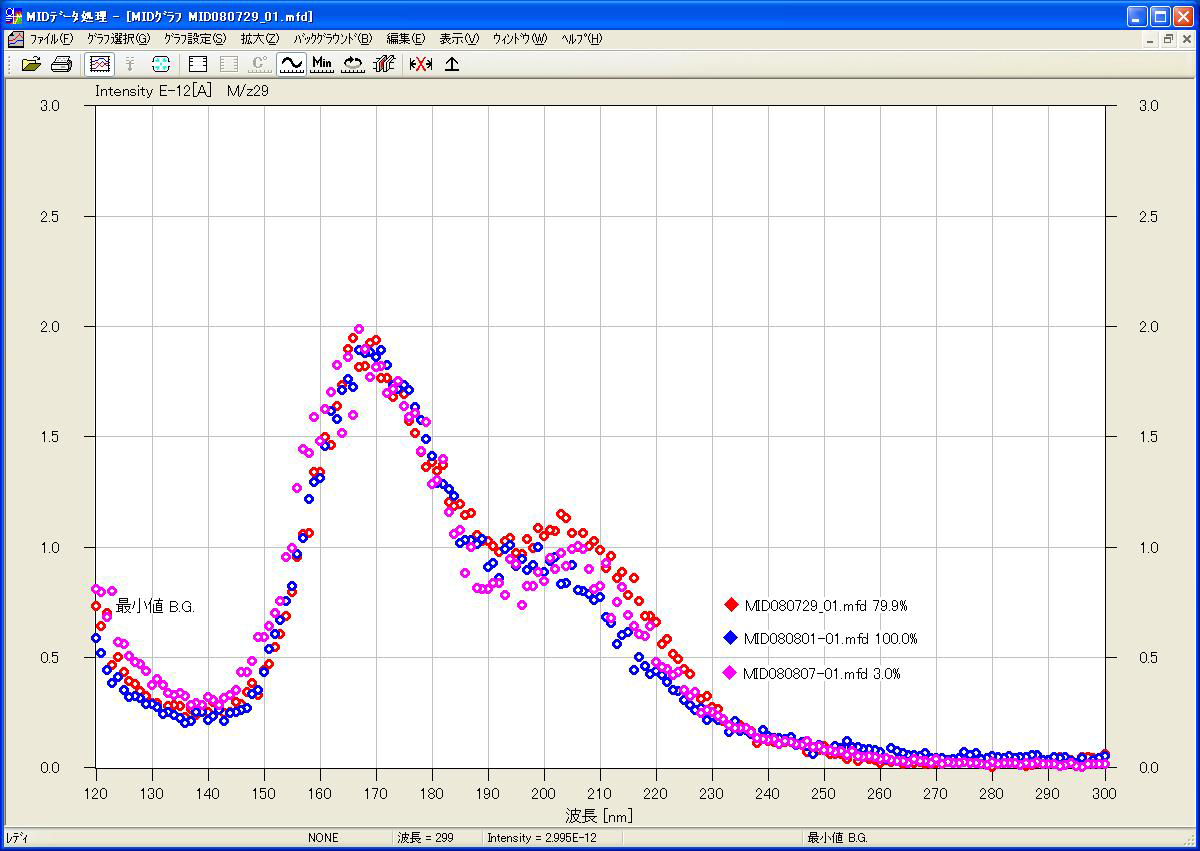

圖2為同款PMMA薄膜於室溫下的光脫離數據，比較三組樣本間隔數日測量時質量數29的變化。
因各次測量間調整了質譜儀的信號增益率，且樣本製備程序不同，導致微弱信號出現偏差。


　圖2 PMMA薄膜隨時間變化之狀態

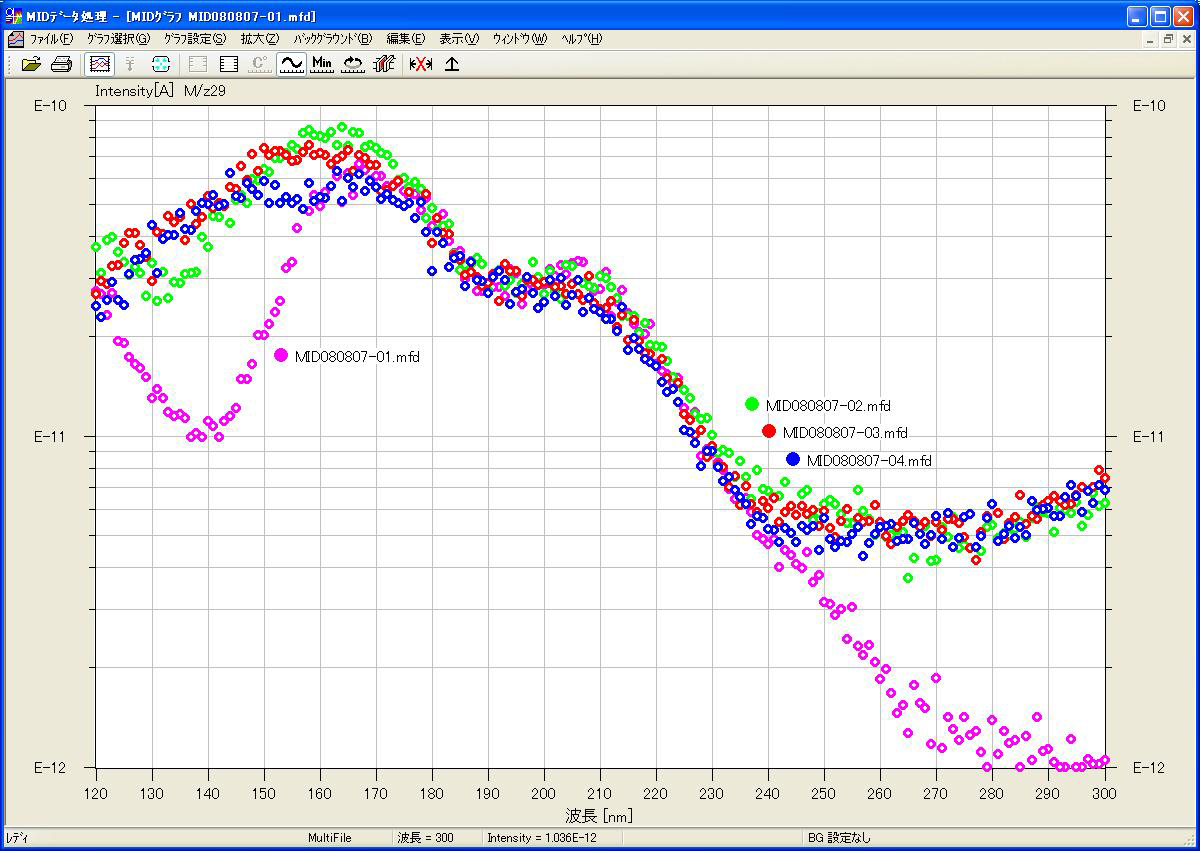

圖3同樣呈現PMMA薄膜於室溫下的光脫離數據。此數據係將單一樣本置於超高真空環境中靜置，反覆執行光脫離實驗所得。僅首次實驗數據呈現不同訊號形態。 此外，光脫離測定後測得PMMA薄膜厚度，發現單次光脫離測定會導致薄膜厚度減少4nm。 由此可推斷：首次數據反映受大氣影響的PMMA薄膜狀態，第二次及後續數據則呈現純粹PMMA薄膜的特性。
