为验证装置原理，我们实施了PMMA（聚甲基丙烯酸甲酯，即亚克力）的光脱附实验。本实验旨在确认样品吸收光线后，不同波长会导致不同成分脱附的现象。

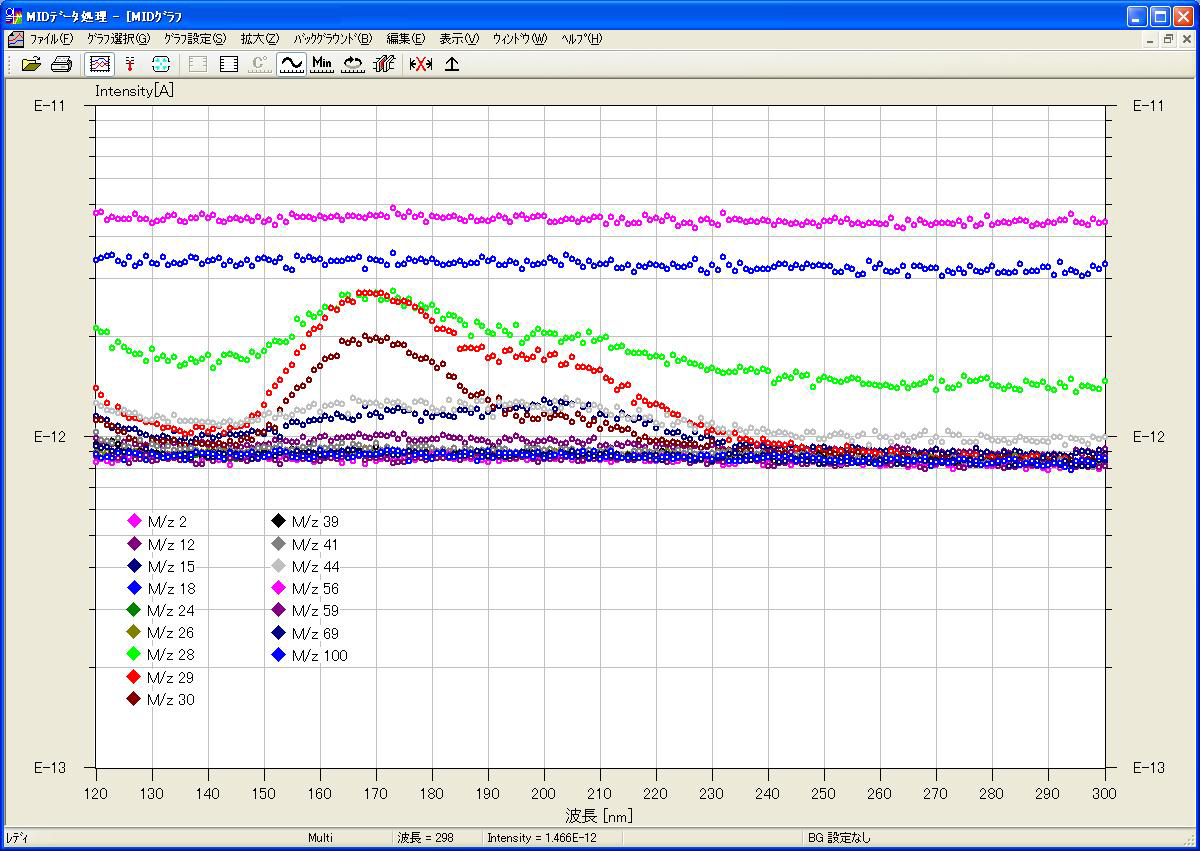

图1为PMMA薄膜在室温下的光脱附数据。
可观察到170nm与210nm波长处甲基和乙基的脱附现象。


　图1 PMMA薄膜室温光脱离数据

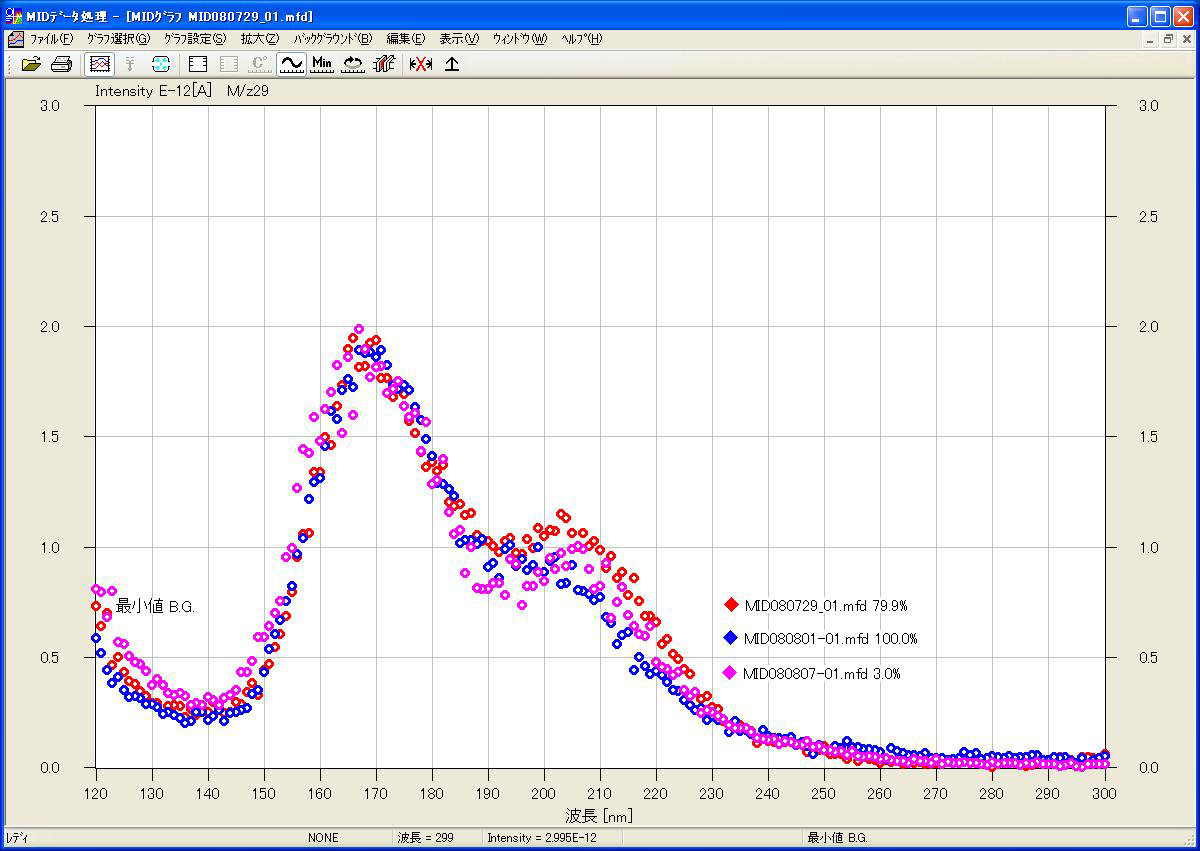

图2为同一PMMA薄膜在室温下的光脱离数据，对比了间隔数日测得的三个样品中质量数29的信号。
由于各次测量间调整了质谱仪信号增益，且样品制备过程独立进行，故出现微小信号偏差。


　图2 PMMA薄膜随时间变化的状态

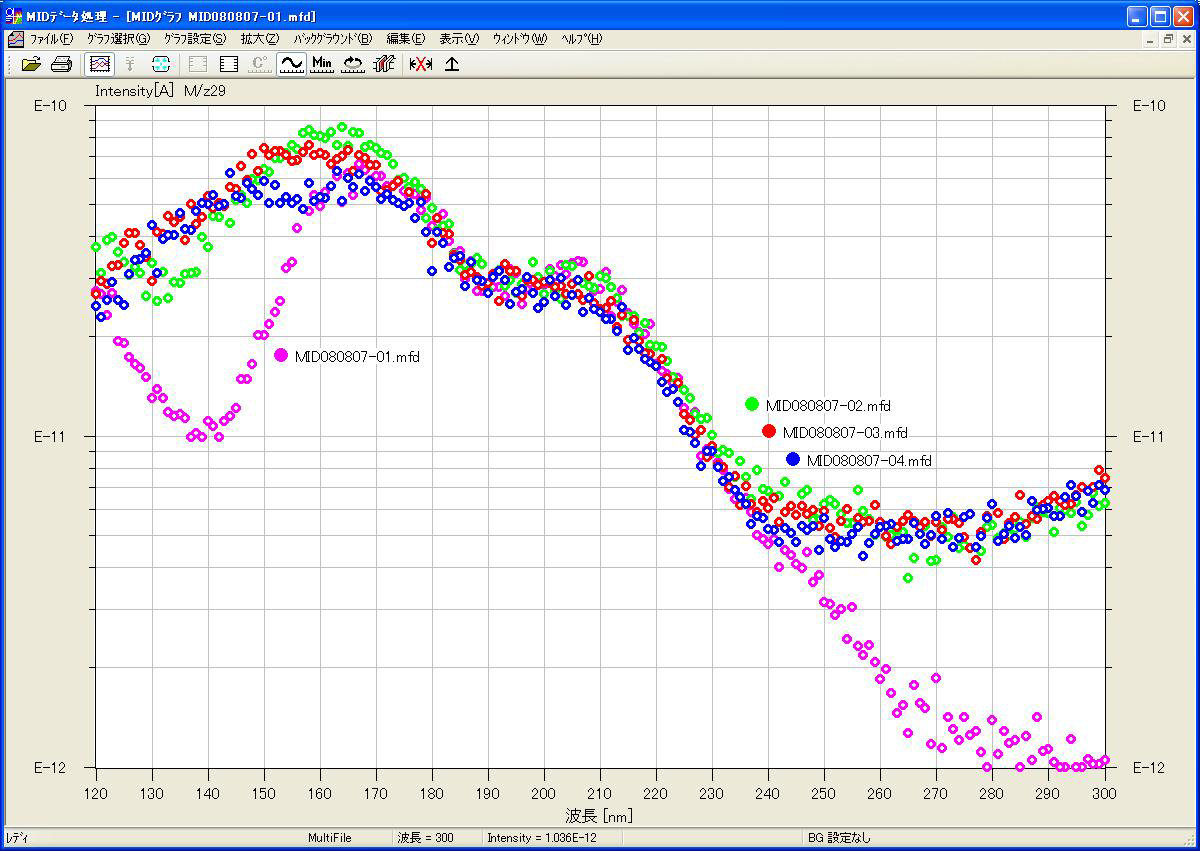

图3同样是PMMA薄膜在室温下的光脱附数据。该数据是在将单个样品置于超高真空环境中静置的条件下，反复进行光脱附实验所得。仅首次实验数据呈现出不同的信号形态。 此外，在光脱附测量后测得PMMA薄膜厚度时，发现每次光脱附测量会导致薄膜厚度减少4nm。 由此可推断：首次数据反映受大气影响的PMMA薄膜状态，第二次及后续数据则呈现纯净PMMA薄膜的特性。
