전자과학의 TDS 위탁 분석 서비스: 장비 제조사의 노하우를 귀사의 연구실에 더하는 고도 분석 지원
전자과학(ESCO)의 TDS 위탁 분석은 단순한 측정 대행이 아닙니다.
저희는 1990년 TDS(가열 탈착 가스 분석기) 상용 모델을 세상에 선보인 이래, **“재료의 진정한 모습을 포착하는”** 데 전념해 온 선구자입니다.
장비 제조사이기에 가능한 “최신 계측 기법”과 “깊은 재료 이해”를, 고객님의 연구 개발 가속화에 꼭 활용해 보시기 바랍니다.
1. 장비 구매와 TDS 수탁 분석의 ‘윈-윈’ 관계
“장비를 구매할 것인가, 수탁 분석으로 해결할 것인가”—. 저희는 이 두 가지 선택지를 트레이드오프라고 생각하지 않습니다.
저희는 수탁 분석과 장비 도입을 『연구 개발의 단계를 잇는 파트너십』이라고 생각합니다.
도입 전 기술 검증(PoC):
“자사 샘플에서 무엇을 확인할 수 있는지”를 수탁 분석으로 확인합니다. 고객님께서 납득하신 후에 장비를 도입함으로써, 설비 투자의 미스매치를 방지합니다.
고도 분석의 백업:
일상적인 분석은 자사 장비로 수행하고, 보다 고도화된 조건(실리콘의 정밀 온도 측정, 초고온, 극저온 등)이 필요한 경우에만, ESCO의 최첨단 장비를 ‘제2의 연구실’로 활용합니다.
기술 업데이트 공유:
저희는 수탁 분석 현장에서 얻은 과제를 장비 개발에 피드백하고 있습니다. 고객님께서는 수탁 분석을 통해 항상 세계 최첨단 계측 솔루션을 접하실 수 있습니다.
2. 4가지 TDS 기술: 과제에 맞춘 최적의 해결책

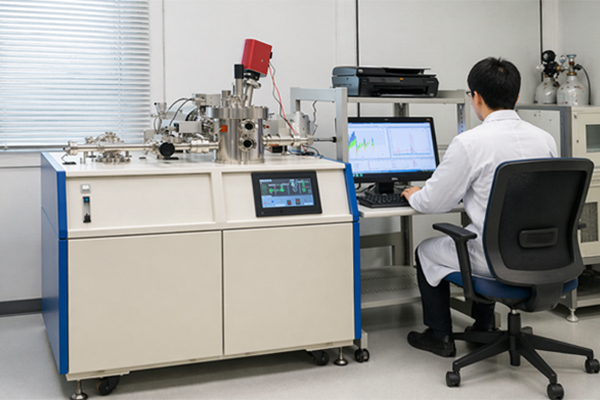

위탁 분석의 이미지
ESCO에서는 반도체·FPD 업계의 표준 도구부터 학술 연구 수준의 고도한 분석까지 대응하는 4종류의 TDS를 위탁 분석용으로 라인업하고 있습니다.
수탁 분석 TDS 비교표 ※스마트폰으로 보시는 분은 화면을 가로로 돌려서 확인해 주세요.
| 장치명 | 측정 특징 | 온도 범위 | 활용 이점 |
|---|---|---|---|
| TDS1200II IR | 업계의 사실상의 표준 | 실온~1200℃ | 【압도적인 실적을 자랑하는 주력 제품】 1990년 1세대 모델 출시 이래, 반도체 증착 공정 및 FPD 소재의 평가 표준으로서 전 세계 현장을 지속적으로 지원해 왔습니다. |
| TDS1200II IR BGM | 실리콘 온도 고정밀 측정 | 실온 ~ 1200℃
75℃ ~ 500℃ 범위에서 BGM을 이용한 고정밀 온도 측정 |
【실리콘 온도 직접 측정】 측정이 매우 어려운 500℃ 이하의 실리콘 온도를 직접 측정합니다. 가장 주목받고 있는 물의 흡착 및 탈착 현상을 정확하게 포착할 수 있습니다. |
| TDS1700 IH | 초고온·탄소 구조 분석 | 실온 ~1700℃ | 【탄소 격자면의 정밀 예측】
초고온 영역에서 방출되는 수소를 정확하게 포착함으로써, XRD나 TEM으로는 어려운 ‘탄소 격자면의 평균 크기’ 예측을 가능하게 합니다. |
| TDS-100 Cryo H2 | 질량 분석 방식 저온 승온 탈리 수소 분석(L-TDS) | -100℃ 이하 ~ 500℃ | 【수소 취성·지연 파손의 규명】
-100℃ 이하에서 측정을 시작합니다. 격자 결함(전위나 공극 등)에 포획된 수소를 분리합니다. |
3. 각 장비가 제공하는 ‘독자적인 가치’
■TDS1200II IR 시리즈: 세계 표준을 경험하다
전자 과학의 역사 그 자체인 본 시리즈는 반도체 및 디스플레이 업계의 ‘공통 언어’로 자리 잡았습니다. 위탁 분석을 통해 얻은 데이터는 그대로 업계 표준 평가 기준으로 활용할 수 있으며, 향후 장비 도입 시에도 원활한 기술 계승을 보장합니다.
■TDS1200II IR BGM: 실리콘 공정에 ‘정확한 온도 축’을
진공 상태에서 실리콘 온도를 정확하게 측정하는 것은 물리적으로 매우 높은 장벽이 있었습니다. 최신 BGM 탑재 기기는 장비의 제어 온도가 아닌 ‘시료의 실제 온도’를 직접 측정합니다. 재료 고유의 물리적 과제를 해결한 고정밀 데이터는 차세대 디바이스 개발의 정밀도를 비약적으로 높여줍니다.
■TDS1700 IH: 초고온 분석을 통한 탄소 구조 규명
탄소 재료의 특성은 탄소 표면 적의 크기에 좌우됩니다. 1700℃까지의 정밀한 가열 분석을 통해 탄소의 가장자리(에지)에 결합된 수소를 정량합니다.
●평균 구조의 정량화: 통계적으로 신뢰성이 높은 벌크 전체를 대표하는 ‘평균적인 탄소 격자 면적’을 예측하여, XRD 등의 구조 분석을 강력하게 보완합니다.
●공정 최적화: 고온에서의 수소 방출 거동을 통해, 열처리 공정이 재료 구조에 미치는 영향을 상세히 평가할 수 있습니다.
■TDS-100 Cryo H2: 수소 취성(지연 파괴) 극복
수소 취성의 메커니즘을 규명하기 위해서는 -100℃ 이하의 극저온 영역에서의 정밀한 분석이 필수적입니다.
ESCO는 ‘질량 분석 방식(진공형)’의 강점을 살려, 물리적 본질을 파악하는 분석을 제공합니다.
●고분리능을 실현하는 ‘박편 측정’의 필연성: 트랩 사이트를 정확하게 분리하기 위해서는 시편을 얇게 가공하는 것이 필수적입니다. 시편이 두꺼우면 트랩에서 방출된 수소가 표면에 도달하기까지 시간이 걸리며, 말하자면 벌크(시편 두께)라는 **‘댐’**에 일시적으로 고이는 과정을 거쳐 방출됩니다.
그 결과, 각 피크가 겹쳐져 정확한 분리가 불가능해집니다.
● 낮은 배경 잡음에 의한 미량 검출: 시편을 얇게 만들면 수소량은 자연스럽게 줄어들지만, 당사의 질량 분석 방식(진공형) 특유의 낮은 배경 잡음 환경 덕분에 미량의 수소 방출도 노이즈에 묻히지 않고 확실하게 검출합니다.
●정확한 활성화 에너지 산출: 빠른 검출 속도로 피크 온도를 놓치지 않고 포착합니다. 이를 통해 수소 방출의 활성화 에너지를 정확하게 산출할 수 있습니다.
4. 분석에서 도입으로의 단계적 발전 모델
우리는 고객의 성장과 성공을 계속해서 함께해 나가는 ‘동행형’ 제조사입니다.
Phase 1: 수탁 분석을 통한 가능성 탐색
우선 시료 1개부터 시작합니다. 4가지 기종 중에서 최적의 방법을 선택하여, 전문 직원이 데이터의 ‘진정한 의미’를 해설해 드립니다.
Phase 2: 연구 개발 가속화
여러 장비를 적절히 활용하여 다각적인 증거를 확보합니다. 제조사의 R&D 환경을 자사의 위성 연구소처럼 활용해 주십시오.
Phase 3: 자사 운영의 최적화와 지속적인 지원
분석 빈도가 높아지면 장비를 도입합니다. 도입 후에도 자사 장비로는 대응할 수 없는 특수한 측정 조건(초고온 등)은 계속해서 ESCO의 위탁 서비스가 보완하여, 귀사의 연구가 중단되지 않도록 합니다.
『답은 방출되는 가스 속에 있습니다. ESCO의 기술로 그 답을 함께 찾아보시지 않겠습니까?』
수탁 분석 관련 문의
측정 대상 및 과제 내용에 따라 최적의 분석 조건을 제안해 드립니다.
먼저 아래의 수탁 분석 문의 양식을 통해 부담 없이 상담해 주십시오.
